Univerzální madlo k trubkám 35 mm

137

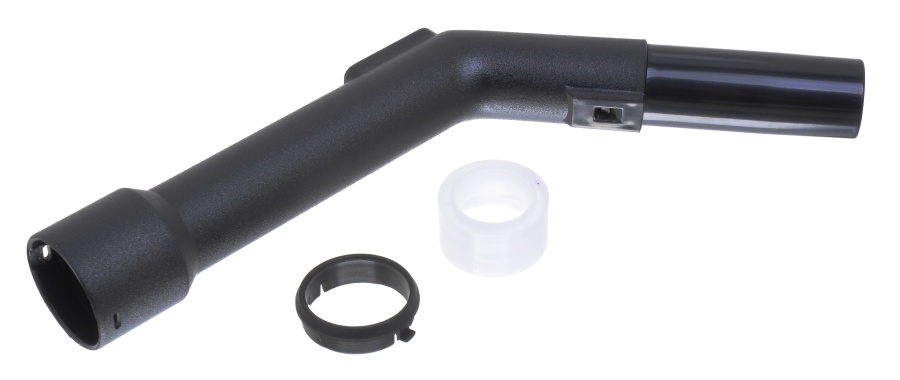

univerzální madlo pro připojení k trubkám s průměrem 35 mm.Součástí madla je manžeta na hadici a zajišťovací kroužek, připojitelné k hadici s venkovním průměrem 39 mm a vnitřním průměrem 31,7 mm.Změřte si prosím průměr stávající hadice, některé značky, např. ETA dodávají hadice většího průměru, které nejdou s tímto madlem spojit. Pokud máte vysavač značky ETA, nebo jiného výrobce a vnější průměr hadice cca 42 mm (+- 1mm), použijte madlo ETA 35 mm (naleznete i v souvisejícím zboží).Samotná bílá manžeta pro vsunutí do madla má venkovní průměr 44 mm.Postup připojení hadice:

Na hadici nasuňte černý tenký zajišťovací kroužek a to tak, aby vyčnívající packy z kroužku mířily ven – tedy ke konci hadice, kterou budete nasazovat do madla.
Následně na konec hadice nasaďte bílou manžetu širší stanou a otáčením do leva (opačný závit) jí našroubujte až na doraz na hadici.
Bílou manžetu s našroubovanou hadicí zasuňte do madla
Volný černý kroužek nasaďte pacičkami na madlo tak, aby byly zároveň s otvory na okraji madla.
Zatlačte na kroužek a packy se zasunou a zajistí v otvorech v madle.
Tímto je hadice v madle zabezpečena proti vypadnutí a zároveň se v madle volně protáčí.

Katalogové číslo: 5412810114610 Kategorie:

Popis

univerzální madlo pro připojení k trubkám s průměrem 35 mm.Součástí madla je manžeta na hadici a zajišťovací kroužek, připojitelné k hadici s venkovním průměrem 39 mm a vnitřním průměrem 31,7 mm.Změřte si prosím průměr stávající hadice, některé značky, např. ETA dodávají hadice většího průměru, které nejdou s tímto madlem spojit. Pokud máte vysavač značky ETA, nebo jiného výrobce a vnější průměr hadice cca 42 mm (+- 1mm), použijte madlo ETA 35 mm (naleznete i v souvisejícím zboží).Samotná bílá manžeta pro vsunutí do madla má venkovní průměr 44 mm.Postup připojení hadice:

Na hadici nasuňte černý tenký zajišťovací kroužek a to tak, aby vyčnívající packy z kroužku mířily ven – tedy ke konci hadice, kterou budete nasazovat do madla.
Následně na konec hadice nasaďte bílou manžetu širší stanou a otáčením do leva (opačný závit) jí našroubujte až na doraz na hadici.
Bílou manžetu s našroubovanou hadicí zasuňte do madla
Volný černý kroužek nasaďte pacičkami na madlo tak, aby byly zároveň s otvory na okraji madla.
Zatlačte na kroužek a packy se zasunou a zajistí v otvorech v madle.
Tímto je hadice v madle zabezpečena proti vypadnutí a zároveň se v madle volně protáčí.
