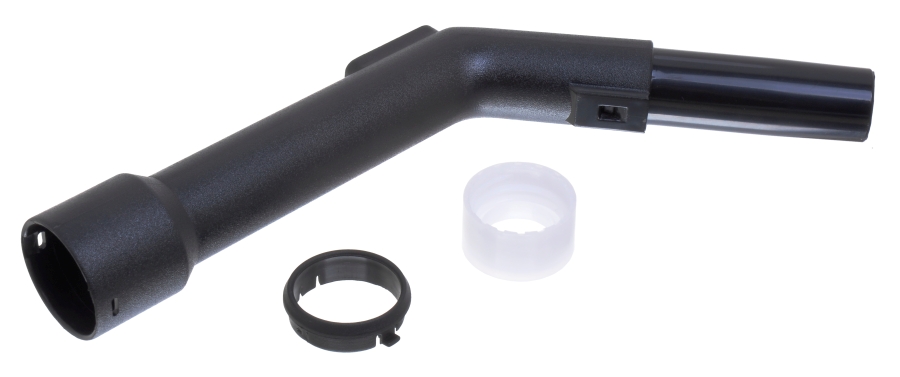

Univerzální madlo k vysavači s průměrem trubek 32 mm

138

univerzální madlo k vysavači pro připojení k trubkám s průměrem 32 mm.  Součástí madla je manžeta na hadici a zajišťovací kroužek, připojitelné k hadici s venkovním průměrem 39 mm (obvod cca 122 mm) a vnitřním průměrem 31,7 mm.Samotná bílá manžeta pro vsunutí do madla má venkovní průměr 44 mm.Postup připojení hadice:

Na hadici nasuňte černý tenký zajišťovací kroužek a to tak, aby vyčnívající packy z kroužku mířily ven – tedy ke konci hadice, kterou budete nasazovat do madla.
Následně na konec hadice nasaďte bílou manžetu širší stanou a otáčením do leva (opačný závit) jí našroubujte až na doraz na hadici.
Bílou manžetu s našroubovanou hadicí zasuňte do madla
Volný černý kroužek nasaďte pacičkami na madlo tak, aby byly zároveň s otvory na okraji madla.
Zatlačte na kroužek a packy se zasunou a zajistí v otvorech v madle.
Tímto je hadice v madle zabezpečena proti vypadnutí a zároveň se v madle volně protáčí.

Katalogové číslo: 5412810286317 Kategorie:

Popis

univerzální madlo k vysavači pro připojení k trubkám s průměrem 32 mm.  Součástí madla je manžeta na hadici a zajišťovací kroužek, připojitelné k hadici s venkovním průměrem 39 mm (obvod cca 122 mm) a vnitřním průměrem 31,7 mm.Samotná bílá manžeta pro vsunutí do madla má venkovní průměr 44 mm.Postup připojení hadice:

Na hadici nasuňte černý tenký zajišťovací kroužek a to tak, aby vyčnívající packy z kroužku mířily ven – tedy ke konci hadice, kterou budete nasazovat do madla.
Následně na konec hadice nasaďte bílou manžetu širší stanou a otáčením do leva (opačný závit) jí našroubujte až na doraz na hadici.
Bílou manžetu s našroubovanou hadicí zasuňte do madla
Volný černý kroužek nasaďte pacičkami na madlo tak, aby byly zároveň s otvory na okraji madla.
Zatlačte na kroužek a packy se zasunou a zajistí v otvorech v madle.
Tímto je hadice v madle zabezpečena proti vypadnutí a zároveň se v madle volně protáčí.
